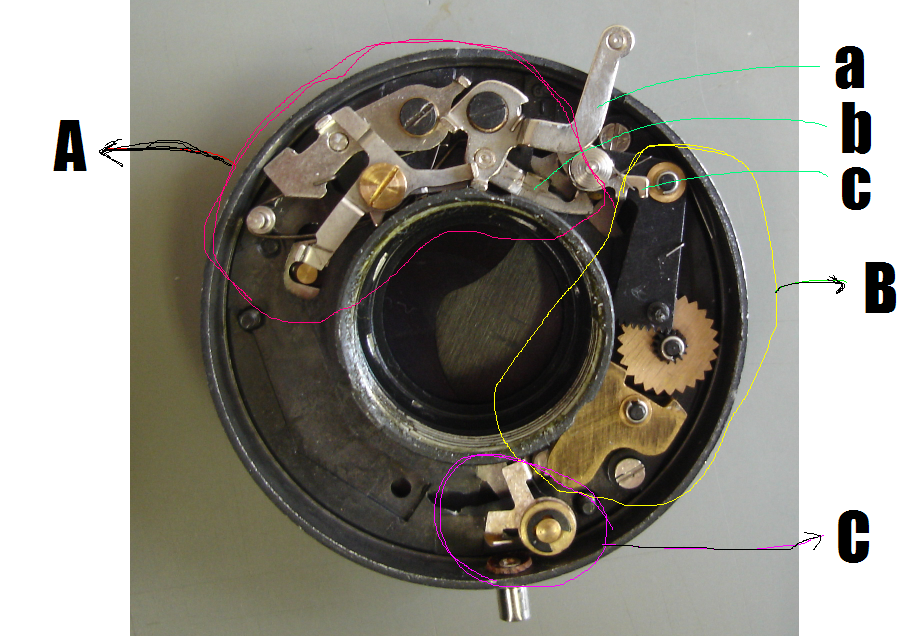

SMENA 8M シャッター構造解説ページ

A
シャッターを開閉をつかさどる部分。

B
シャッタースピードをコントロールする部分。
黒い部品はシャッターが切られると歯車を回しながら
ずれていく。そのとき、ピアノのような金具が歯車の
回転速度を遅くしている。さらに、黒い部品の位置を変える
ことで、シャッターを閉じるまでの時間を変えられる。

C
フラッシュを同期させる部分。この部品はさらに、
シャッターを閉じる力を加える役割もしている。

a
シャッターチャージのレバー

b
シャッターをあけるカギ状の金具。シャッターを切る時に
これを引っ掛けてシャッターを開ける。私の場合はこの部分に
ばねがかかっていなくて、常にシャッターを切れなくなっていた。
